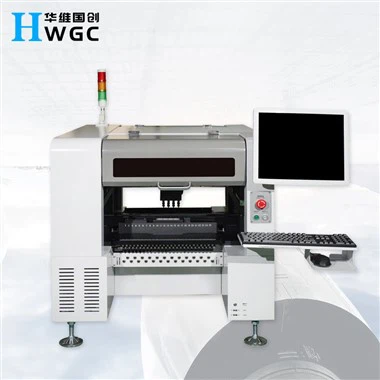

Dyluniad Arbed Gofod Peiriant Dewis a Lle: Gosodwr Sglodion Cryno ar gyfer Llinellau Cynhyrchu Cyfyngedig Gofod SMT HW-T4-44F/50F

Nifer y Penaethiaid Lleoliad

4 (cywirdeb uchel)

Nifer yr hambyrddau IC

48

Nifer y Porthwyr

50/44 (yn amodol ar borthwr 8mm)

Lleoliad Cywirdeb

0.01mm

Cywirdeb Mowntio Dro ar ôl tro

0.05mm

Mowntin cyflymder ystod ymwrthedd

5000-8000Cydrannau cynhwysedd pcs/h

Cydrannau Cymwys

gwrthydd, cynhwysydd, sglodyn, glain lamp 0201-30* 30mm ac ati.

Uchafswm Arwynebedd PCB â Chymorth

50*50mm-(50F)350*190mm /(44F)350*260mm

Porthwyr

porthwr trydan, peiriant bwydo niwmatig, peiriant bwydo dirgrynol, hambwrdd IC ac ati.

Dyfeisiau Cydnabod

marcio camera x1, camera adnabod cyflym x4, camera manwl uchel x1

Uchder Uchaf y Cydrannau Perthnasol

Llai na neu'n hafal i 7mm

Modd Cludo PCB

mynediad tri cham, cysylltiad awtomatig o'r chwith i'r dde, lleoli PCB awtomatig

Safle Marc

llaw / awtomatig

Dull Rhaglennu

rhaglennu awtomatig ar ôl mewnforio ffeiliau o gyfesurynnau PCB â llaw

System Reoli

System reoli HuaweiGuochuang

Hyd Cam Uchaf Echel XY

629mm*679mm

Traciau o Echel XY

canllaw cynnig llinellol ynghyd â gyrrwr Sgriw

Modd Cynnig Echel XY

cysylltiad deallus cyflymiad ac arafiad cromlin a llinell, algorithm rhyngosod llinellol integredig.

Cyfrifiadur Rheoli

cyfrifiadur rheoli diwydiannol gyda phrosesydd perfformiad uchel Intel

Addasu Dull Traciau

trydan

Amrediad o Byffer ffroenell

4.5mm

Hyd Cam Uchaf yr Echel Z

20mm

Ystod yr Ongl ar gyfer Cydrannau

±180 gradd

Modur

Cyfres AC Servo Motor

Gyrrwr

gyrrwr DSP cyflym

Gofynion Cyflenwad Aer

hidlydd dŵr olew, Yn fwy na neu'n hafal i 50L, hidlydd llwch a sefydlogwr pwysedd aer ac ati.

Cyflenwad Gwactod o ffroenell

generadur gwactod sy'n integreiddio'r swyddogaeth byrstio gwactod cyflym

Ystod Pwysedd Cyflenwad Aer

0.5-0.7Mpa

OS

Ymchwil annibynnol a datblygu UDRh deallus OS yn seiliedig ar Windows

Mae angen PCB

3-5ymyl proses mm yn y modd awtomatig

Arddangosfa Gweledigaeth

17-dangosyn rheoli diwydiannol modfedd

Cebl

cebl hyblyg gwydn （10 miliwn o weithiau）

Cyflenwad Pŵer

220V 50/60Hz

Pŵer Cyfartalog

600W

Dimensiynau Peiriant

peiriant desg 1140 * 900 * 900mm
peiriant fertigol 900 * 1140 * 1340mm

Pwysau

(peiriant desg) 210kg (peiriant fertigol) 280kg
